Noninsulated crimp terminals EN type

Send Inquiry
Category: Tag:
Description

Description

Description of Noninsulated crimp terminals

Noninsulated crimp terminals are also named crimp terminals or wire connector.They are used to terminate stranded wires. Noninsulated crimp terminals is made of tin plated copper,uninsulated ferrules are designed to form neat end terminations to multi-strand cables or wires. Smooth funnel entry assists in wire insertion. Crimp terminals specifically designed to aid in termination of extra flexible fine stranded conductor,provides enhanced flexibility relating to wire termination and management.A positive contact surface helps ensure system integrity.

Material of crimp terminals

Tin plated copper

Features of wire connector

1.Seamless barrels
2.Smooth funnel entry to make wire insertion easie

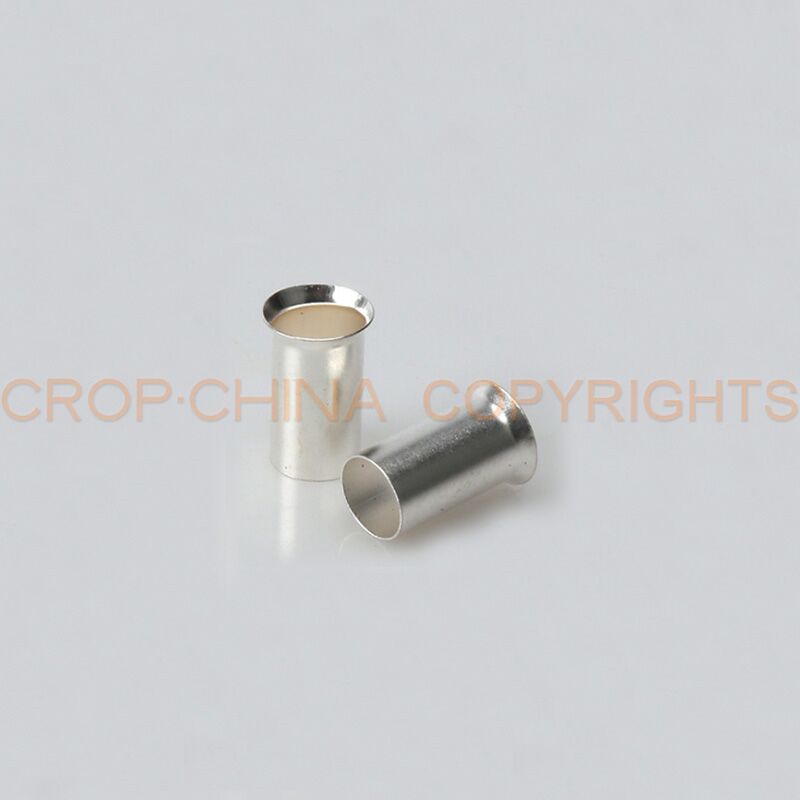

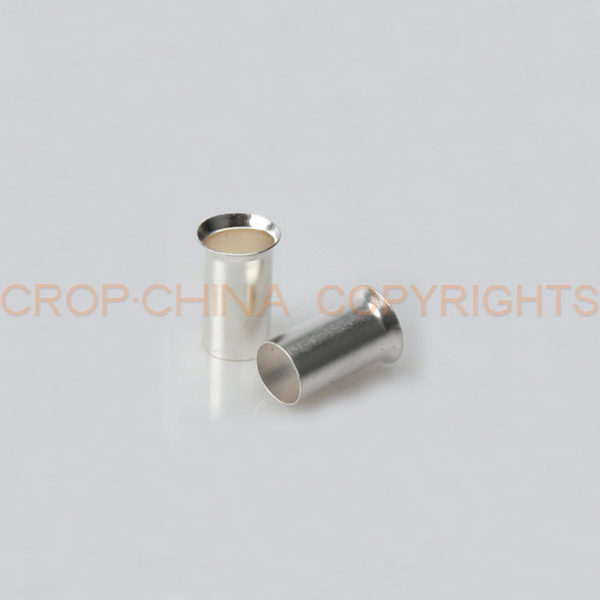

Product picture of terminals

Noninsulated crimp terminals,crimp terminals, terminals connector, wire connector,terminals
Noninsulated crimp terminals,crimp terminals, terminals connector, wire connector,terminals
Item No. Conductor section
A.W.G mm2 C D L W
EN 0306 24 0.3 0.8 1.1 6 1.5
EN 0308 8
EN 0505 22 0.5 1 1.3 5 1.7
EN 0506 6
EN 0508 8
EN 0510 10
EN 0512 12
EN 7506 20 0.75 1.2 1.5 6 1.9
EN 7508 8
EN 7510 10
EN 7512 12
EN 7515 15
EN 1006 18 1 1.4 1.7 6 2.2
EN 1008 8
EN 1010 10
EN 1012 12
EN 1015 15
EN 1018 18
EN 1020 20
EN 1506 16 1.5 1.7 2.0 6 2.5
EN 1507 7
EN 1508 8
EN 1510 10
EN 1512 12
EN 1515 15
EN 1518 18
EN 2506 14 2.5 2.3 2.6 6 3.3
EN 2507 7
EN 2508 8
EN 2510 10
EN 2512 12
EN 2515 15
EN 2518 18
EN 4009 12 4 2.8 3.2 9 3.9
EN 4010 10
EN 4012 12
EN 4015 15
EN 4018 18
EN 4020 20
EN 6006 10 6 3.5 3.9 6 4.7
EN 6010 10
EN 6012 12
EN 6015 15
EN 6018 18
EN 10-12 8 10 4.5 4.9 12 5.8
EN 10-15 15
EN 10-16 16
EN 10-18 18
EN 10-20 20
EN 16-12 6 16 5.8 6.2 12 7.2
EN 16-15 15
EN 16-16 16
EN 16-18 18
EN 16-20 20
EN 16-22 22
EN 16-25 25
EN 16-30 30
EN 25-12 4 25 7.5 7.9 12 9.1
EN 25-15 15
EN 25-16 16
EN 25-18 18
EN 25-20 20
EN 25-22 22
EN 25-25 25
EN 25-30 30
EN 35-12 2 35 8.3 8.7 12 10.2
EN 35-15 15
EN 35-16 16
EN 35-18 18
EN 35-20 20
EN 35-22 22
EN 35-25 25
EN 35-30 30
EN 50-20 1/0 50 10.3 10.9 20 12.7
EN 50-22 22
EN 50-25 25
EN 50-30 30
EN 70-20 2/0 70 13.5 14.3 20 15.8
EN 70-22 22
EN 70-25 25
EN 70-30 30
EN 95-25 3/0 95 14.8 15.6 25 17.3
EN 95-30 30
EN 95-32 32
EN 120-30 4/0 120 16.7 17.7 30 20.2
EN 120-32 32
EN 120-34 34
EN 120-38 38
EN 150-34 34
EN 150-38 38
EN 150-40 40
